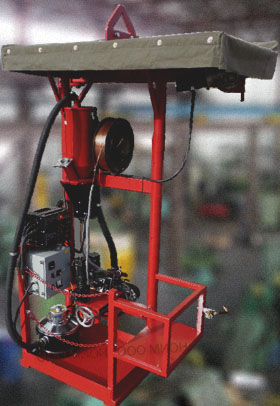

Облегченный автомат AGW для односторонней сварки кольцевых швов резервуаров

AGW-LW производства Koike Aronsone/Ransome представляет собой облегченную версию AGW-I, систему автоматической сварки под флюсом тонкостенных резервуаров, собираемых в полевых условиях полистовым методом.

Установка размещается на верхнем торце листа при помощи регулируемых по углу фланцевых роликов и перемещается со скоростью 10-267 см/мин.

Толщина листа, по которому может перемещаться машина от 5 до 40 мм, а диаметр резервуара от 3,6м.

Система поставляется укомплектованной сварочной головкой и источником производства Lincoln Electric, а также системой рециркуляции флюса, правильным устройством для проволоки. Новый регулируемый мехянизм поддерживающих флюс роликов обеспечивает гарантированное закрытие флюсом разделки и эффективную рециркуляцию.

Установка построена на основе комплекта сварочного оборудования для сварки под флюсом компании Lincoln Electric: автоматическая головка NA-3, выпрямитель Idealarc DC 600.

Возможные модификации:

Сварочная головка NA-5 (Lincoln Electric).
Сварочный источник Power Wave 1000 AC/DC (Lincoln Electric).
Возможна комплектация установок сварочным оборудованием для сварки самозащитной проволокой.
Комплект нержавеющих роликов для сварки соответствующих резервуаров.

AGW-LW поставляется полностью готовой к работе, в составе:

Платформа оператора с сиденьем.
Сварочная головка NA-3 (блок управления и подающий механизм).
Источник питания Lincoln Electric Idealarc DC 600 или Lincoln Electric Idealarc DC 1000.
Блок ручной регулировки положения сварочной горелки по вертикали и по горизонтали.
Регулируемая система поддержки флюса.
Система рециркуляции флюса.
Горелки предварительного подогрева стыка.
Закрытый фрейм с источником и электрическим шкафом.
Защитные шторки на каретке.
Кабель в сборе, 60м.
Загрузочные ролики.
Набор инстремента.
Инструкция по эксплуатации.

При использовании установок AGW для монтажа резервуаров из стали 09Г2С рекомендуется применять сварочные материалы компании Lincoln Electric: сплошную проволоку марки L-61 в комбинации с быстротвердеющим флюсом для многопроходной сварки марки FX 860.

Все сварочное оборудование Lincoln Electric имеет высокую надежность, проверенную годами эксплуатации в тяжелых условиях.

Регулировка горелки по высоте листа осуществляется изменением высоты жесткой телескопической рамы, сваренной из труб. Минимальный диаметр резервуара - 3.6 м, высота листа 1.8 - 3.0 м, скорость перемещения 0.10 - 2.67 м/мин

Сварочная головка NA-3N, пульт управления
и механизм подачи проволоки
